mips 微系统
CP0协处理器
CPU 控制寄存器
| 寄存器助记符 | 寄存器编号 | 描述 |
|---|---|---|
| SR | 12 | State Register |
| Cause | 13 | 记录异常中断的原因 |
| EPC | 14 | Exception program counter发生异常和中断后从哪里重新开始执行 |

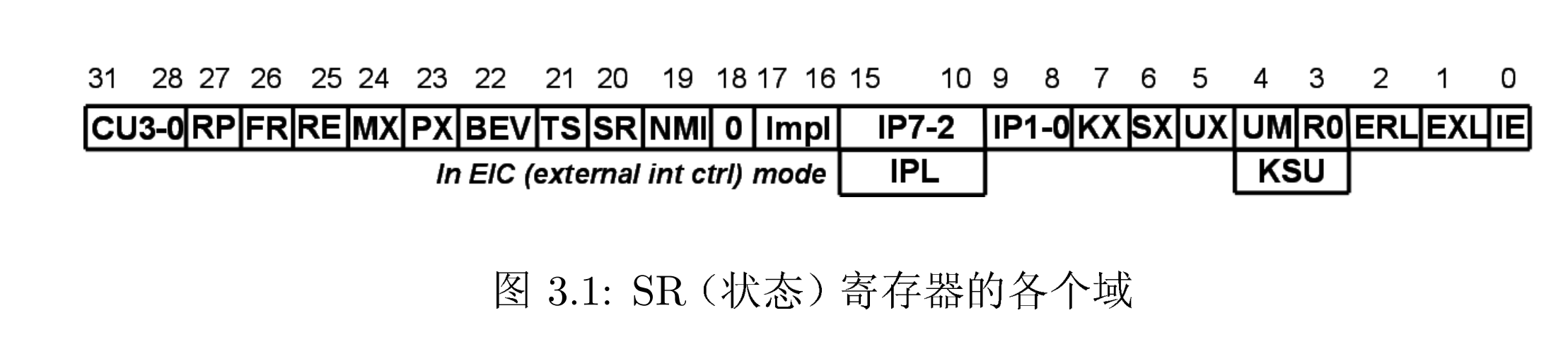

SR
这里我们实际使用到的或者说有意义的只有
IM——SR[15:10]
其实这里应该指的是SR[15:8]的这8位，其中IP1-0也就是SR[9:8]是由CPU内部产生的
- 中断屏蔽：一个8位的域定义哪些允许中断源活动时产生异常。其中6个中断源由CPU核外部的信号产生。其余两个是Cause寄存器中软件可写的中断位
EXL——SR[1]
- 异常级：任何异常发生时置位，这会强行进入核心态并禁止中断：目的是吧EXL位维持足够长的时间以便软件决定新的CPU特权级和中断屏蔽该设成什么
IE——SR[0]
- 全局的中断使能位：注意不管这位是什么值，EXL和ERL总是禁止所有的中断

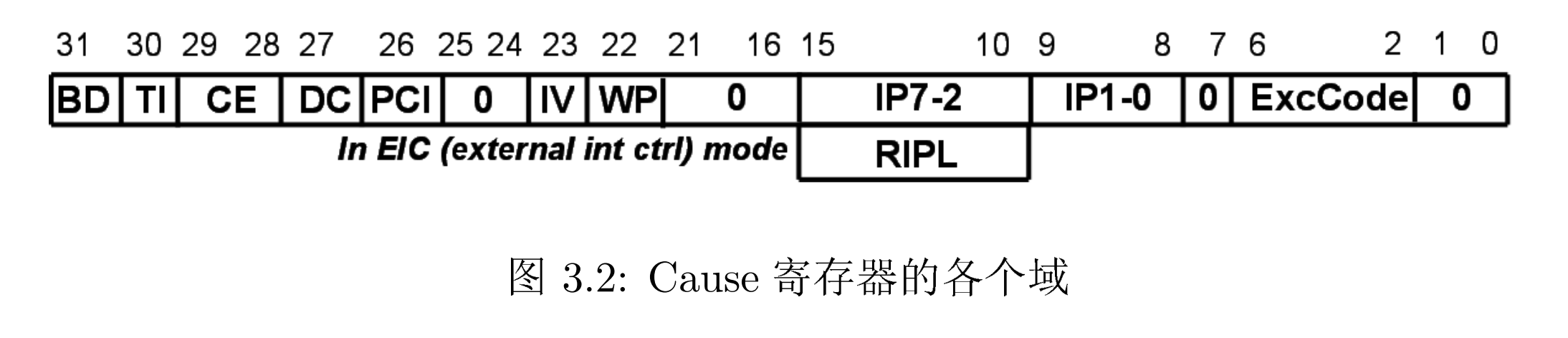

Cause
BD——Cause[31]
-
分支延迟：EPC保存的是异常处理完之后的返回地址，正常情况下，这也指向异常受害指令。
-
但是如果发生异常的指令是在一条转移指令的延时槽里，EPC得指向那条转移指令：重新执行转移指令没有- 什么害处，但是如果返回到延迟槽指令本身，转移就不会发生，从而这个异常将破坏被中断的程序。
-
只要异常发生在延迟槽的指令，Cause(BD)就会置为，EPC就会指向分支指令。如果想要分析异常受害指令，只要看看Cause(BD)(如果Cause(BD)==1，那么该指令位于EPC+4)就知道了。
IP——Cause[15:10]
这里其实也是IM一个道理
待决的中断：这里表示待发生的中断。IP照抄CPU硬件的输入信号，IP1-0（软件中断位）可读可写包含你最近写入的值。
- 当相应的
SR(IM)位（还要受到其它禁止中断的条件约束）允许时，这八位中的任意以为活动都会导致一个中断
BD——Cause[6:2]
这是一个5位的编码，告诉你发生了哪种异常。
| ExcCode | 助记符 | 指令与指令类型 | 描述 |
|---|---|---|---|
| 0 | Int | 所有指令 | 中断 |
| 4 | AdEL | 所有指令 load型指令（或特指其中某型） |
（取数，取指或者存数时）地址错误： PC地址未字对齐 PC地址超过0x3000-0x6ffc （取数，取指或者存数时）地址错误： lw：取数地址未与4字节对齐 lh：取数地址未与2字节对齐 lh，lb：取Timer |
| 5 | AdES | store型指令 | （取数，取指或者存数时）地址错误： sw：存数地址未4字节对齐 sh：存数地址未2字节对齐 sh，sb：存Timer寄存器的值 store型指令： 计算地址加法溢出 向计时器的Count寄存器存值 存数地址超过DM，Timer0，Timer1，中断发生器的范围 |
| 8 | Syscall | syscall | 系统调用，执行了一条syscall指令 |
| 10 | RI | 出现未知的指令码 | |
| 12 | Ov | add,addi,sub | 算数溢出 |
EPC
异常返回地址寄存器。这是一个博爱村异常返回点的寄存器。导致（或者遭受）异常的指令地址存入EPC，除非Cause寄存器中的BD位置位了，这种情况下EPC指向前一条（分支）指令
CPU控制指令
| 指令 | 格式 | 描述 |
|---|---|---|
| mtc0 | s,<n> | 把数据传送到CP0 把CPU通用寄存器s中的内容传送到CP0的寄存器n 数据为32位 |
| mfc0 | d,<n> | 从协处理器中取出数据 通用寄存器d中装入CPU控制寄存器n的值 这是查看控制寄存器的值的唯一方式 |
关于mfc0
想要更新控制寄存器中的单个域——比如说——状态寄存器SR
mfc0 t0, SR
and t0, <要清零的为的反码>
or t0, <要置1的位>
mtc0 SR, t0这里有一个比较抽象的话后续再来理解一下
即返回到用户态和改变特权级的操作必须是同步的，不可分的（原文只讲了不可分的，我的理解就是同步的进行操作）
用软件触发的异常——异常调用——作为用户代码请求（运行在高特权级上的）操作系统内核服务的唯一机制。
什么时候需要用到哪些寄存器
这里是针对CP0中的控制寄存器而言的
上电后：
设置SR来使CPU进入一个可工作的状态
处理任意异常：
-
早期：调用一个固定入口地址的公共的“通用异常处理程序”
-
自那以后：对不同目的使用分开的异常处理程序
在异常入口处：不保存任何程序寄存器，只有返回地址被存在EPC中。
从异常返回：
- 控制最终必须返回到异常入口处保存到EPC中的地址。
- 不管是什么异常，返回时都需要报SR寄存器调整回原来的值，恢复用户态特权、允许中断以及消除异常的一般影响
- 异常返回指令eret合并完成了返回用户空间和复位SR(EXL)的功能
中断：
SR用来调整中断掩码（掩码就是一串二进制码，掩码的作用是用来存储和操作“状态”）
纯粹为了引发异常的指令：
比如break和syscall
异常、中断及初始化
- 外部事件：在CPU核之外的时间——即来自于真实的“连线”上的输入信号，这就是中断。
- 存储器地址转换异常
- 程序或硬件检测到的错误：这些包括不存在的指令、在用户权限下非法的指令、在相应SR位被禁止是执行的协处理器指令、整数溢出、地址对齐出错、用户态中访问kuseg以外的地址
- 系统调用和自陷
精确异常
也就是我们的宏观pc的来由，如果某个pc是异常受害指令，那么我们希望在这个指令之前的指令已经全部处理完成，在这个指令之后的还没有开始处理。
全部内容如下：
- 明确的罪证：在任何异常之后，CPU的控制寄存器EPC都指向一个正确的地方，异常处理之后从该处开始重新执行。在大多数情形中，EPC指向异常受害指令，但是如果异常受害指令处于分支延迟槽内，则EPC指向前面的分支指令：返回到分支指令去重新执行受害指令，但是返回到受害指令将导致分支被忽略。
- 当受害指令处于分支延迟槽内时，原因寄存器的Cause(BD)位置位
- 异常出现在指令序列中：由于是流水线，而且在不同的流水级都有可能会出现问题，但是我们为了实现精确异常，不应该是出现异常就处理，也就是出现第二条指令的异常事件先发生时需要先处理第一条指令
- 为了避免这一个问题，早期发现的异常并不立即采取措施：该事件只是被记录并沿着流水线传递。在大多数CPU设计中，指定一个特定的流水线阶段作为检测异常的地方。如果当我们的异常记录正沿着流水线向下传递，更老的指令的后期检测到的事件到达了这个终点线，此时异常记录就直接丢弃。
- 后续指令无效：因为流水线的原因，处于EPC中的受害指令之后的指令就已经开始了。
非精确异常
这里实际上指的是历史上的MPIS CPU的乘法器，也就是我们P6的内容，采取直接发送一个busy信号的处理方法，这里我们不在进行讨论
异常发生的时机
因为异常是精确的，那么异常发生的时间应当也是没有歧义的：
- 异常之前执行的最后一条指令就是异常受害指令的前一条。
- 如果该异常不是中断：受害指令即是引发异常的指令
下面是MIPS CPU决定处理一个异常是所要做的
- 设置EPC指向重新开始的地址
- 设置SR(EXL)位，强制CPU进入内核态（高特权态）并且禁止中断
- 设置Cause寄存器这样软件可以看到发生异常的原因。在地址异常时，BadVAddr也要设置但是我们课程好像没有这个要求
- 然后CPU开始从异常入口点取值，此后一切交给软件处理。其实也就是继续进行handler处理程序的执行部分
